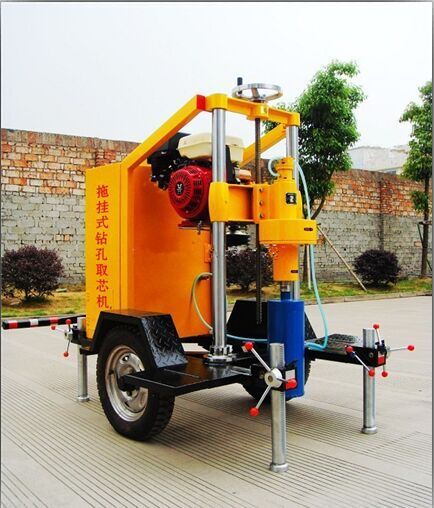

HZ-20型拖挂式13马力本田电启动混凝土钻孔取芯机【销售热线：15854621686  18253733283】

HZ-20型混凝土钻孔取芯机（5.5马力雅马哈机器、8.5马力进口雅马哈机器、9马力本田机器、10马力雅马哈机器、12马力雅马哈机器、13马力本田机器）HZ-20B型多功能混凝土钻孔取芯机（5.5马力雅马哈机器、8.5马力雅马哈机器）（以下简称为钻机）为对混凝土进行机械钻孔的新型建筑机械，它操作简便、轻巧灵活、移动方便，不需要电源，钻机及取样尺寸准确，钻孔后表面光洁，且对钻取物不发生意外破坏，是理想的一种公路检查设备。

HZ-20型混凝土钻孔取芯机是采用汽油发动机为动力，启动方便，运转可靠、操作简便，并配备了人造人造金刚石薄壁钻头，主要用于公路、机场、港口、码头、大坝等混凝土工程，钻孔取芯的新型系列产品。本机能取芯400-5000mm，主要在高等级公路能取混凝土、石灰石、基础等，进行抗压、抗折试验。科研取芯也非常理想。

另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

HZ-20型混凝土钻孔取芯机技术参数：

                    1、型号：HZ-20型

                    2、钻孔取芯直径：Φ200mm

                    3、钻孔取芯深度：400-5000mm（可配加长杆30厘米/根）

                    4、钻孔方向：垂直向下

                   5、进给方式：手动、自动

                    6、主轴转速：800-1200

                    7、钻头形式：人造金刚石薄壁钻头

                8、配套动力：汽油机雅马哈机器型号：MZ-175  MZ-250

本田机器型号：Gx270Gx390

                   功 率：3.3KW-6.5KW

                   转 数：3600r/min

                   9、外形尺寸长×宽×高：1080×780×1150mm

                   10、重量：120kg

 钻头：∮50×400/700mm   ∮75×400/700mm   ∮100×400/700mm ∮150×400/700mm   ∮200×400/700mm

HZ-20型混凝土钻孔取芯机使用方法：钻机为两立柱立式结构钻孔方向垂直向下，由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。

钻机由合金钢材料制造螺旋齿轮，齿面高频淬火，能经久耐用，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用先进滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。

 HZ-20凝土钻孔取芯机/本田、雅马哈汽油机产品规格：HZ-20型产品备注：产品类别：混凝土仪器系列--> 产品介绍 HZ-20型混凝土钻孔取样机汽油混凝土取芯机该机为HZ系列金钢石工程钻机之一。采用汽油发电机为动力（进口本田原装）启动快捷，操作简便，运转可靠，适用于无电力场所和较大口径的工程钻孔。一、主要用途： 20型工程钻机采用高速切割技术，与薄壁金钢石钻头配套，广泛用于工程建筑、市政工程、设备安装工程和建筑质量检查工程等领域的钻孔与取芯。 1、在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。 2、安装大型机械设备钻地脚螺栓孔。 3、安设桥梁扶手及交通安全防护栏杆钻孔。二、主要特点： 1、采用双立柱结构、螺旋给进方式，稳定性好，操作简单省力。配有行走轮，移动方便。 2、采用高速切割技术与薄壁金钢石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑，成孔质量好，芯样完整光滑、震动小，对建筑物无损害。三、主要技术参数： 1、钻孔直径：200mm2、钻孔深度：700mm（使用加长杆或加长芯管时可达1500mm） 3、输出钻速：800-1200转/分 4、功率：5.5马力（本田汽油机） 4千瓦三相电机 5、机重：110千克（汽油机） 150千克（电动机）四、操作过程 1、使用前准备工作（1）加入93＃无铅汽油和高级润滑油，加入机油的多少可根据机油尺刻度为准。（2）在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。（3）准备好水源。（4）检查各部位螺丝是否松动。 2、安装钻头对准孔位后，把三个行走轮搬起，让底座落入地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可以将钻机固定，若打的孔径较大、钻机自身重量不稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺拴加上压杆（如槽钢等）来固定钻机。钻机固定要牢靠，不得摇晃，否则钻孔作业无法正常进行。 3、开孔以上工作做好后，即可开孔作业，装上钻头，启动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气囊把水吸入水泵，水泵上水后把水桶放到地面即可。油门调至大，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要诀：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧毁钻头和水封。 4、正常钻入当开孔钻进2-3mm深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀是：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。 5、终孔到达所取深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。五、注意事项： 1、当出现卡钻时，不允许采用强行启动机器的办法来排除卡钻，而应采取人工方法（如用加长扳手转动钻头）排除后方可重新启动机器。 2、当岩芯卡在钻头内时，应立即停止钻进，及时清。清时，只允许用橡胶锤或软木棍敲击钢体，反复敲击即可将岩芯出来。严禁用铁锤敲击钻头或岩芯，严禁用铁棍从钻头后部插入敲击岩芯，以免损坏薄壁钻头。 3、使用前应仔细阅读（汽油机用户用册）。 4、严禁无水作业。六、维修与保养 1、取芯完成后，要把适当部位擦净、晾干、涂油。 2、要有专业人员负责使用保养，以保持机器的正常使用。 3、经常查看汽油、机油，以防短油造成机器损伤影响寿命。 4、机器长时间使用或使用多次后，应检查一遍各部位螺拴是否有松动现象，以防影响和耽误正常使用。 5、如机器长时间不使用，应把机器化油器中汽油放净，以防化油器油浸时间过长，下次不易启动。
