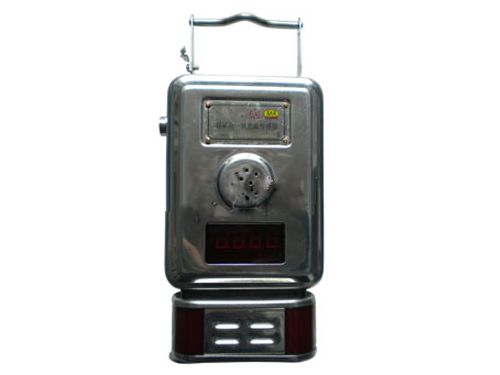

GYH30煤矿用氧气传感器产品介绍

    GYH30煤矿用氧气传感器适用于煤矿井下采掘工作面，回风巷道，机电硐室等有氧气体环境中，能够对氧气浓度进行连续检测。该报警仪具有良好的重复性和温湿度特性、检测灵敏度高，稳定性好，测量范围宽，兼容性强，免开盖红外遥控调校，使用寿命长、操作方便等优点。

    GYH30煤矿用氧气传感器采用高性能电化学气敏元器件和单片微控制器技术，采用本安电路设计，红外遥控调校，可单独或与监控分站配套使用。

GYH30煤矿用氧气传感器型号意义

型号：GYH30煤矿用氧气传感器

G——传感器；

Y——氧气；

H——本安电化学式；

30——测量范围。

GYH30煤矿用氧气传感器工作条件

a、温 度：0℃～+40℃

b、相对湿度：≤98%（+25℃）

c、相对压力：80kPa～116kPa

d、适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。

e、防护等级：IP54

GYH30煤矿用氧气传感器主要技术指标

测原理：电化学式；

采样方式：自然扩散；

测试范围：（0～30.0）%O2

测量误差：±3%F.S

显示方式：4位LED数码管显示；数码管一位指示报警状态；红外遥控调校；

响应时间：T90＜20s；

报警点值：18.0%O2（可调）

防爆方式：ExibⅠ（矿用本安型）；

电源：DC9～24V；

本安参数：Ui：DC18.5V；Ii：30mA；Ci：0.7nF；Li：0mH

输出信号：频率200Hz～1000Hz（脉冲宽度不小于0.3ms）。

工作电流：≤50mA（18V）；

传输距离：传输距离为2000m（单芯截面积为1.5mm2时）

电缆的分布电容：≤0.06uF/km，分布电感：≤0.8mH/km，直流电阻12.8Ω/km。

GYH30煤矿用氧气传感器工作原理

    传感器通过电化学氧气敏感元件将氧气的浓度值转换成电平信号送入传感器中进行放大处理。传感器中的单片机控制单元将接收到的电信号处理转换，输出显示数据和各种不同制式的信号，并对采集数据分析判断后输出报警信号，驱动后发出声光报警。
