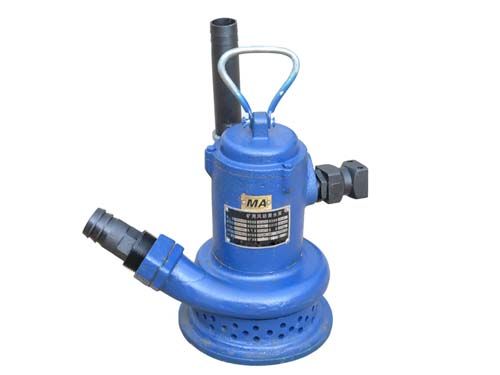

FQW15-35/K矿用风动潜水泵产品介绍

    FQW15-35/K矿用风动潜水泵，适用于含有甲烷或煤尘爆炸危险场所抽排污水用，可广泛应用于煤矿井下的作业面，输送含有污物、煤粉、泥沙等固体颗粒的地下水。叶轮采用特殊设计，它排污能力强，不会因固体颗粒或纤维物的吸入而堵塞，也不会因颗粒性介质的吸入而过早损坏，整机结构简单，移动、装拆、维护保养方便。具有效率高，性能好，消耗风量低等优点。

FQW15-35/K矿用风动潜水泵型号意义

FQ——矿用风动潜水泵

W——输送介质代号：污水

15——额定流量：15m3/h

35——额定扬程：35m

K——水轮型式特征代号：开式

FQW15-35/K矿用风动潜水泵技术参数

型号：FQW15-35/K

额定流量Q m³/h：15

额定扬程H m：35

额定风压P MPa：0.55

额定耗气量Q m³/h：140

噪声dB：50

流量m³/h：30

颗粒mm：6

出水胶管内径mm：38（1.5英寸）

进胶管气内径mm：25（1英寸）

外形尺寸mm 长×宽×高：400×260×430

FQW15-35/K矿用风动潜水泵正常运行条件

1．泵潜入水下的深度不超过0.40m；

2．输送介质温度不超过40℃；

3．工作环境温度（2~40）℃；

4．输送介质的PH在4~10范围内；

5．含固体颗粒的直径不超过3mm，其体积浓度不超过2%；

6．泵动力用压缩空气,压力在（0.45~0.70）MPa范围内，并能满足耗气量要求。

FQW15-35/K矿用风动潜水泵工作原理及特点

    FQW15-35/K型矿用风动潜水泵为叶片式排沙排污潜水泵，以定转子偏心、可滑动叶片为动力发生装置，采用相邻叶片承压面积不同，同一叶片两侧压力不同，从而产生转矩的原理设计。 本机外观造型新颖，是一种小型手提式风动排沙排污潜水泵，具有耗风量小，使用轻巧方便，结构简单实用，叶片和气缸等易损件更换方便等特点。
